Роль метизов в машиностроении и автомобильной промышленности

Каждому, кто хоть что-то собирал, ремонтировал или просто имел дело с техникой, монтажными стройматериалами, автомобилями, это понятие хорошо известно. Оно подразумевает обширнейшую категорию элементов для сборки всевозможных конструкций. На этих элементах держатся самые различные механизмы: от простых (вроде строительной тачки), до невероятно сложных машин, станков и комплексного оборудования. Речь пойдет конечно же о метизах.

Метизы — основа множества инженерных решений, от массивных промышленных машин до мельчайших компонентов узлов и агрегатов. В машиностроении и автомобильной промышленности они играют ключевую роль, обеспечивая прочность конструкций, точность сборки и надёжность эксплуатации. Проектируя любую сложную технику, необходимо уделять внимание даже самым, казалось бы, мелким деталям. Именно метизы — как связующее звено между компонентами — делают машину единой, прочной и устойчивой системой. Их правильно подобранные свойства позволяют противостоять нагрузкам, вибрациям, температурным колебаниям и другим внешним воздействиям. Значение их крайне важно, несмотря на небольшие размеры.

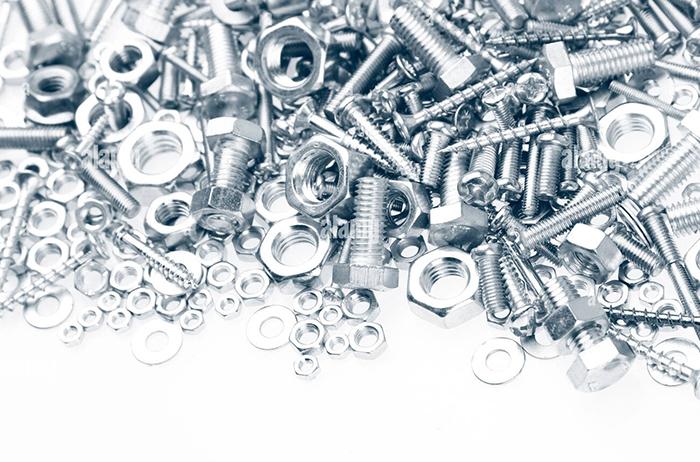

Что такое метизы и их типы

Метизы (металлические изделия) — это стандартные элементы крепежа и соединения, применяемые в машиностроении, строительстве, автомобильной и других отраслях. Их задача — обеспечить прочное, надёжное и зачастую разборное соединение конструкционных элементов.

Типы метизов:

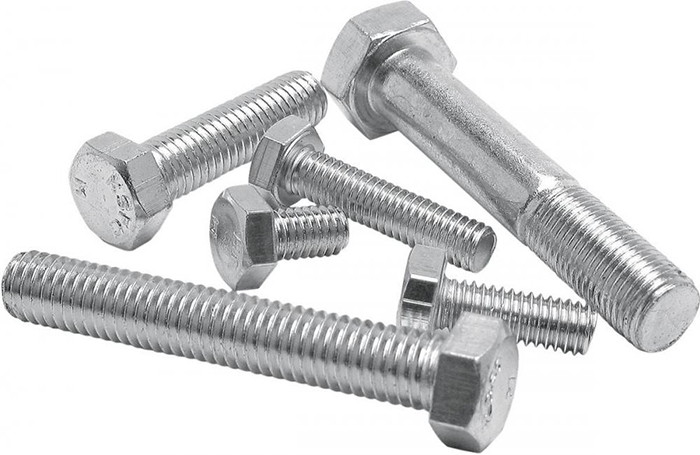

Болты

Представляют собой цилиндрический стержень с наружной резьбой и головкой. Используются совместно с гайками или в резьбовые соединения.

Особенности:

• Форма головки: шестигранная, фланцевая, торцевая, потайная.
• Применение: фланцевые соединения, рамы, элементы станков.
• Требования: предельная прочность на срез, усилие затяжки, контроль преднатяга.

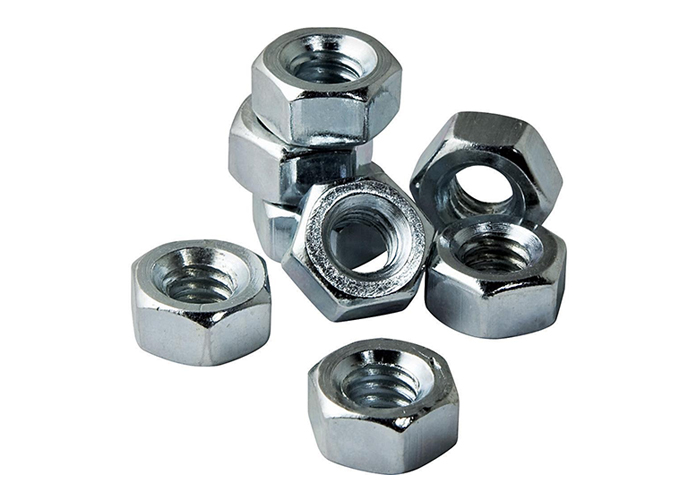

Гайки

Резьбовые элементы, фиксирующие болт или шпильку.

Варианты:

• Шестигранные (стандарт), корончатые (с фиксацией), самоконтрящиеся, с фланцем.
• Специальные: прорезные, квадратные, барашковые.
• Могут иметь пластиковые вставки для предотвращения самопроизвольного откручивания.

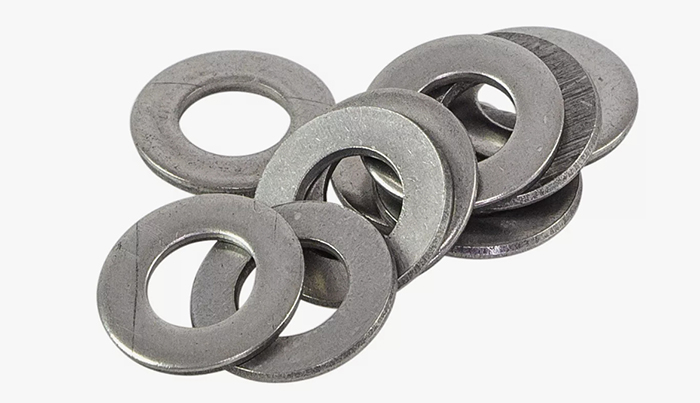

Шайбы

Металлические изделия-прокладки между гайкой и соединяемой деталью.

Назначение:

• Распределение давления, защита поверхности, предотвращение раскручивания.
• Бывают: плоские, пружинные (гроверные), конические, стопорные.
• Часто применяются в условиях вибраций и динамических нагрузок.

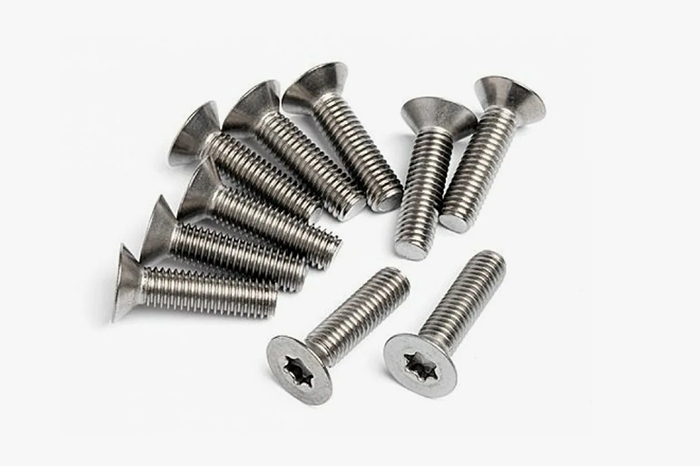

Винты

Похожи на болты, но чаще всего используются без гайки, вкручиваясь напрямую в резьбовое отверстие.

Типы:

• С цилиндрической, потайной или полупотайной головкой.
• Специальные: саморезы, винты с внутренним шестигранником (Allen), Torx, антивандальные.
• Важны для точной сборки — электроника, приборостроение, мелкие механизмы.

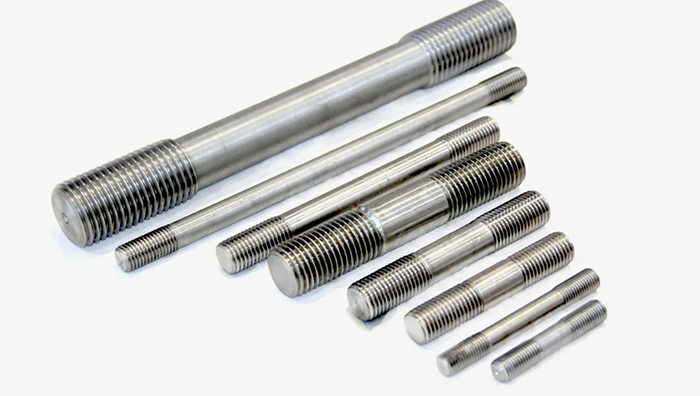

Шпильки

Резьбовые стержни без головки, имеющие резьбу на обоих концах (иногда по всей длине).

Применение:

• Неразъёмные фланцевые соединения, головки цилиндров двигателей, тяжёлые конструкции.
• Часто устанавливаются на фиксатор резьбы и обеспечивают высокую жёсткость при высокой температуре.

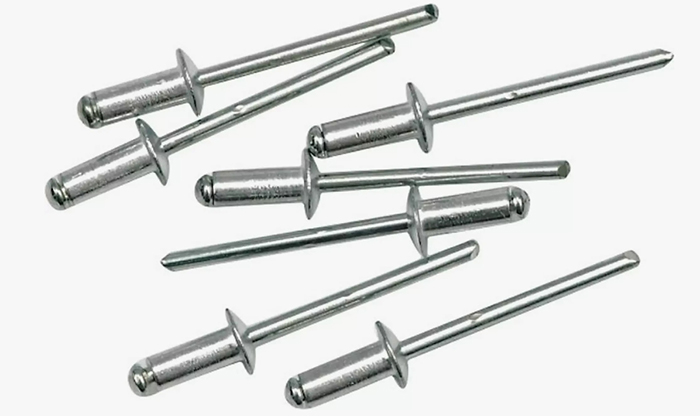

Заклёпки

Неразъёмный крепёж, который фиксирует элементы за счёт деформации хвостовика.

Типы:

• Глухие, вытяжные, трубчатые, резьбовые.
• Материалы: алюминий, медь, сталь, латунь.
• Применяются в авиации, автопроме (кузовная сборка), бытовой технике.
• Идеальны там, где нельзя получить доступ к обратной стороне соединения.

Классификация метизов по параметрам:

По типу резьбы:

• Метрическая — самая распространённая, шаг указывается в мм.
• Дюймовая — реже используется, чаще в зарубежных стандартах.
• Специальная — трапецеидальная, упорная — для передач усилий в механизмах.

По материалу:

• Сталь углеродистая и легированная.
• Нержавеющая сталь — устойчива к влаге и химии.
• Латунь — для электрики и приборостроения.
• Алюминий — облегчённый крепёж для транспорта и авиапрома.

По форме головки:

• Шестигранные — стандарт для болтов.
• Потайные — для заподлицо установки.
• Полукруглые, цилиндрические, грибовидные — в зависимости от задач.
• Внутренний шестигранник, крест, Torx — под соответствующий инструмент.

По функциональности:

• Обычные — стандартные соединения.
• Самоконтрящиеся — с преднатягом или фиксацией.
• Быстросъёмные — без инструмента.
• Специальные — антивандальные, декоративные, высокотемпературные.

Особенности метизов для динамических соединений:

• Высокая усталостная прочность.
• Обязательная прецизионная обработка резьбы.
• Применение шайб-гроверов, фиксаторов, анаэробных клеев.
• Контроль качества момента затяжки (динамометрический инструмент).
• Часто используют дублирование крепежных изделий (двойные гайки, шплинты).

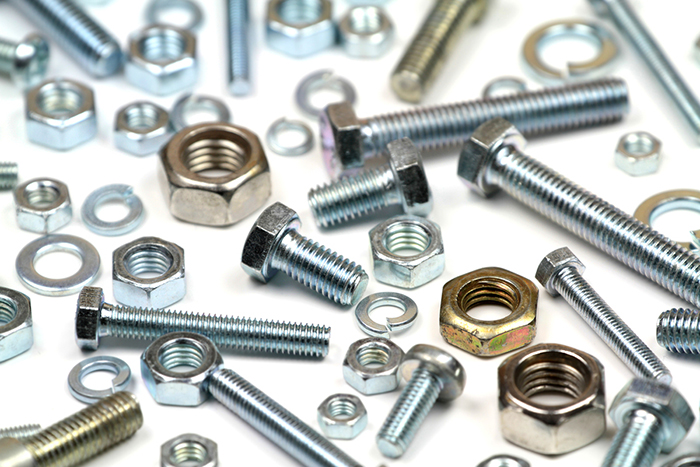

Метизы в машиностроении

В машиностроении метизы — это основа всех сборочных процессов. Они применяются при создании станков, прессов, промышленных линий, металлических конструкций, редукторов, подшипниковых узлов, корпусов и рам. Надёжность, точность и долговечность таких соединений напрямую зависит от качества и правильного подбора крепёжных изделий.

Основные области применения:

• Станкостроение
  Крепежные элементы направляющих, шпинделей, кожухов, оснастки, приводных узлов. Используются болты с высокой прочностью (обычно классы 8.8, 10.9, 12.9 по ISO), обязательно с шайбами и стопорными элементами. Важны допуски по длине, точность подголовников и плотность посадки.
• Промышленное оборудование
  Метизы соединяют сварные и литые конструкции, крепят электродвигатели, насосы, гидравлику. Здесь высоки требования к антикоррозионной стойкости и стойкости к вибрациям. Часто применяются антивибрационные шайбы, фланцевые болты и резьбовые фиксаторы.
• Машиностроительные рамы и каркасы
  Шпильки, крупные болты и гайки с посадкой под ключ. Важно равномерное распределение нагрузок, расчетное усилие затяжки и допуски по монтажу. Используются толстые шайбы, прокладки, резиновые демпферы.
• Гидравлические и пневматические системы
  Требуется герметичность соединений. Применяются специальные винты с уплотнительными кольцами, резьбовые герметики, метрическая или трубная резьба с минимальным люфтом. Метизы здесь работают под давлением, зачастую в агрессивной среде.
• Прецизионные механизмы
  Например, в редукторах, шестерённых передачах, направляющих. Используются мелкие винты, шпильки, винты с головками под внутренний шестигранник или Torx. Метизы здесь должны быть устойчивыми к вибрации и износу, а также иметь минимальные допуски.

Требования к метизам в машиностроении:

• Прочность
  Подбирается по классам прочности. Например, болт 10.9 выдерживает 1000 Н/мм². Низкокачественные метизы могут разрушиться под нагрузкой, вызвать аварии и поломки.
• Коррозионная устойчивость
  Металлоконструкции часто эксплуатируются в агрессивной среде — на открытом воздухе, вблизи химического производства или с воздействием влаги. Используются нержавеющие стали или покрытия: цинкование, гальваническое фосфатирование.
• Точность исполнения
  Ключевой параметр — шаг резьбы, форма резьбовой поверхности, радиусы скруглений, размеры под ключ. Особенно это важно в прецизионной технике, где любая микропогрешность может привести к биению или люфту.
• Температурная устойчивость
  Во многих отраслях (энергетика, литейка, металлургия) метизы работают при высоких температурах. Используются жаропрочные стали, часто с добавлением никеля, хрома, молибдена.
• Типовые расчёты соединений
  Машиностроители рассчитывают болтовые соединения на срез, растяжение, кручение. Применяются формулы прочности, учитываются усилия затяжки, коэффициенты трения, длина резьбы и размер шайб. Часто применяется динамометрический контроль качества при сборке.

Пример типового соединения:

В корпус станка ввинчена шпилька из стали 12.9, на неё установлен фланец привода. Соединение зафиксировано двумя гайками и гроверной шайбой. Момент затяжки — 80 Н·м, резьба М16×1.5, покрытие — цинк. Такое соединение рассчитано на длительную вибрационную нагрузку и подлежит проверке каждые 1000 моточасов.

Метизы в автомобильной промышленности

Автопром требует от метизов специфических характеристик:

• Термостойкость — соединения двигателя и выхлопной системы подвержены высоким температурам.
• Антивибрационные свойства — крепёж должен выдерживать постоянные динамические нагрузки.
• Малый вес — особенно важен для снижения массы автомобиля.
• Стандартизация — обязательна для унификации процессов сборки и логистики.

Метизы применяются в:

• Сборке кузова (в том числе с использованием клепальных и клеевых технологий крепежа).
• Шасси и подвеске, где важна высокая ударная прочность.
• Двигателе и трансмиссии — повышенные требования к температурной и механической стойкости.
• Электронике — миниатюрные метизы с точной посадкой и антикоррозийными покрытиями.

Материалы и покрытия

Для промышленного производства метизов используются:

Материалы:

• Высокопрочные углеродистые стали с термической обработкой.
• Нержавеющая сталь для устойчивости к влаге и химии.
• Алюминиевые сплавы — лёгкость и коррозионная стойкость.

Покрытия:

• Цинкование — защита от коррозии в атмосферных условиях.
• Фосфатирование — улучшение адгезии к краскам и антикоррозийная защита.
• Хромирование — декоративные и защитные свойства.
• Лакокрасочные покрытия — дополняют антикоррозийную защиту и улучшают внешний вид.

Важно!

Выбор материала и покрытия напрямую влияет на срок службы соединений и их поведение в различных климатических и эксплуатационных условиях.

Стандартизация и контроль качеств

Метизы, как и любые конструкционные элементы, должны соответствовать установленным стандартам. Это необходимо для обеспечения взаимозаменяемости, прочности, безопасности и точности при промышленном производстве, сборке и эксплуатации изделий в машиностроении и автомобильной промышленности.

Основные стандарты:

• ГОСТ (Россия и СНГ) — государственные стандарты, регулирующие размеры, допуски, маркировку, резьбу, классы прочности и другие параметры.

  Например:

  • ГОСТ 7798–70 — Болты с шестигранной головкой;
  • ГОСТ 5927–70 — Гайки высокопрочные;
  • ГОСТ 10354–82 — Шайбы пружинные.
• DIN (Германия) — широко используемый в Европе стандарт. Отличается строгими требованиями к качеству и геометрии изделий. DIN-метизы применяются в международной кооперации.
• ISO (международный стандарт) — основа для глобальной унификации метизов.

  Например:

  • ISO 4014 — Болты с шестигранной головкой;
  • ISO 4032 — Шестигранные гайки.

Классы прочности: Обозначаются как «X.Y», где X — предел прочности, а Y — 10×предел текучести в процентах.
Примеры:

• 8.8 — прочность 800 МПа, текучесть 640 Мпа
• 10.9 — для ответственных узлов
• 12.9 — для максимальных нагрузок (в станках, силовых агрегатах)

Контроль качества метизов — важнейшая часть промышленного производства, особенно при серийном выпуске. Контроль включает:

• Визуальный осмотр
  Проверка внешнего вида, целостности резьбы, отсутствия трещин, заусенцев, сколов покрытия. Применяется на всех стадиях: от приемки до упаковки.
• Измерительный контроль
  Измерение резьбы, длины, диаметра, подголовников, формы шлица. Используются микрометры, резьбомеры, калибры-пробки, лазерные установки.
• Механические испытания
  Испытания на растяжение, срез, кручение, изгиб. Оцениваются фактические характеристики прочности, соответствие классу.
• Металлографический анализ
  Изучение структуры металла, качества термообработки и наличия дефектов. Проводится на микрошлифах с использованием оптических и электронных микроскопов.
• Неразрушающий контроль
• Ультразвуковой — выявление внутренних трещин и расслоений;
• Магнитный — поиск поверхностных дефектов в ферромагнитных метизах;
• Капиллярный — обнаружение микротрещин с помощью контрастной жидкости.

Сертификация

Все метизы, предназначенные для машиностроения и автомобилей, должны иметь сертификаты соответствия. В РФ — это декларация по ТР ТС 010/2011 (о безопасности машин и оборудования), ISO 9001 (система менеджмента качества), а также отдельные допуски от заказчиков (например, автоконцернов).

Значение точности и стабильности:

Особенно важно в массовом производстве: отклонения даже в доли миллиметра могут привести к браку при сборке, неправильному распределению усилий, преждевременному износу деталей. Поэтому на крупных заводах внедрены автоматизированные системы контроля качества и отслеживания параметров в режиме реального времени.

Пример из практики:

На конвейере автосборочного предприятия каждую партию болтов М10 проверяют на прочность с помощью выборочного испытания на растяжение. При отклонении хотя бы одного элемента — вся партия блокируется до повторного анализа. Это позволяет предотвратить установку бракованного крепежного изделия в узлы подвески или тормозной системы.

Тенденции и инновации

Современное машиностроение и автомобильная промышленность предъявляют всё более высокие требования к метизам, стимулируя развитие новых технологий крепежа, материалов и конструктивных решений. Метизы становятся не просто крепёжными элементами, а высокотехнологичными узлами, способными адаптироваться к условиям эксплуатации и даже «думать».

Новые материалы:

• Композитные метизы
  Разработаны из углеродных и стеклопластиков, применяются там, где важен минимальный вес — в авиации, робототехнике и гоночных автомобилях. Обладают высокой коррозионной стойкостью и электропроводимостью.
• Полимерные и гибридные крепежные изделия
  Используются в зонах, не подверженных экстремальным нагрузкам: в электронике, интерьерных панелях, системах вентиляции. Обеспечивают шумоизоляцию и простоту монтажа, не требуют смазки.
• Интеллектуальные материалы
  Ведутся разработки метизов с функцией самозатяжки или изменения формы под воздействием температуры или тока. Такие решения особенно актуальны в условиях космоса и глубоководной техники.

Функциональные инновации:

• Интеллектуальные крепежи с датчиками
  Метизы, оснащённые миниатюрными сенсорами, могут передавать данные о моменте затяжки, вибрации, температуре и даже степени износа в реальном времени. Это упрощает техническое обслуживание и предотвращает аварии.
• Антивандальные соединения
  Используются в уличной инфраструктуре, транспортных системах, оборонной технике. Обладают нестандартными формами головок, скрытым монтажом, разрушаемыми элементами, что делает демонтаж без специнструмента невозможным.
• Быстросъёмные метизы
  Позволяют оперативно заменять детали без использования гаечных ключей или отвёрток. Применяются в сборных конструкциях, мобильных станках, медицинском оборудовании.

Цифровизация и автоматизация:

• RFID-маркировка и QR-коды
  Могут наноситься на метизы лазером, позволяя автоматически учитывать, отслеживать и проверять происхождение каждого элемента на производстве.
• Промышленная 3D-печать метизов
  Позволяет изготавливать уникальные болты, гайки и прочие крепежные изделия с заданными свойствами из металлов и сплавов. Ускоряет разработку опытных образцов и ремонт нестандартного оборудования.
• Аддитивные технологии крепежа с постобработкой
  Применяются для создания деталей сложной формы с улучшенными механическими характеристиками. После печати изделия проходят термообработку, шлифовку и покрытие.

Экологичность и устойчивость:

• Переработанные материалы
  Производители всё чаще используют переработанную сталь и алюминий для производства метизов, снижая углеродный след и себестоимость продукции.
• Разборные соединения нового поколения
  Проектируются таким образом, чтобы обеспечивать лёгкую утилизацию техники по окончании срока службы. Это особенно важно в автомобилестроении и электронике.

Пример внедрения:

Компания BMW использует интеллектуальные болты в системах управления подвеской и тормозами. Эти элементы передают данные в центральный бортовой компьютер, сигнализируя об ослаблении крепежного элемента или изменении усилий при аварийной нагрузке.

Заключение

Метизы — это невидимые, но жизненно важные элементы любой технической системы. От правильного подбора болтов, винтов, гаек и других крепёжных компонентов зависит не только надёжность соединения, но и безопасность всей конструкции — будь то мост, станок или автомобиль. В машиностроении и автомобильной промышленности роль метизов невозможно переоценить: они обеспечивают точность сборки, устойчивость к нагрузкам, герметичность, а в случае инновационных решений — ещё и интеллектуальную обратную связь.

С ростом требований к технике метизы становятся всё более специализированными, адаптированными к конкретным условиям эксплуатации. Важнейшими характеристиками остаются прочность, устойчивость к коррозии, термостойкость, а также соответствие международным стандартам. Это делает обязательным контроль качества на всех этапах — от проектирования до испытаний. В условиях массового производства важной задачей остаётся унификация метизов, что позволяет ускорить сборку, удешевить логистику и упростить техническое обслуживание. А новейшие разработки — от быстросъёмных соединений до интеллектуальных болтов — открывают новые горизонты в области автоматизации и повышения надёжности изделий.
